QD Standrohre für Flansch Z, universell
Die Quante-Design Standrohre Z sind konzipiert zur Verwendung mit:
Sie sind kompatibel mit den GLATZ Standrohren Z. Daher sind sie grundsätzlich auch verwendbar für:
- Quante-Design Stahlsockel mit Flansch Z
- Quante-Design Ständerkreuze mit Flansch Z
sowie - GLATZ Beton- und Granitsockel Z
- GLATZ Stahlsockel Z
- GLATZ Mauerkonsolen Z
Quante-Design Standrohre Z sind im Vergleich zu den GLATZ Standrohren Z kürzer und besitzen keinen Querbolzen. Dadurch können sie — im Gegensatz zu GLATZ Standrohren Z — auch von oben verschraubt werden. Dies macht eine Verwendung mit Bodenhülsen möglich.

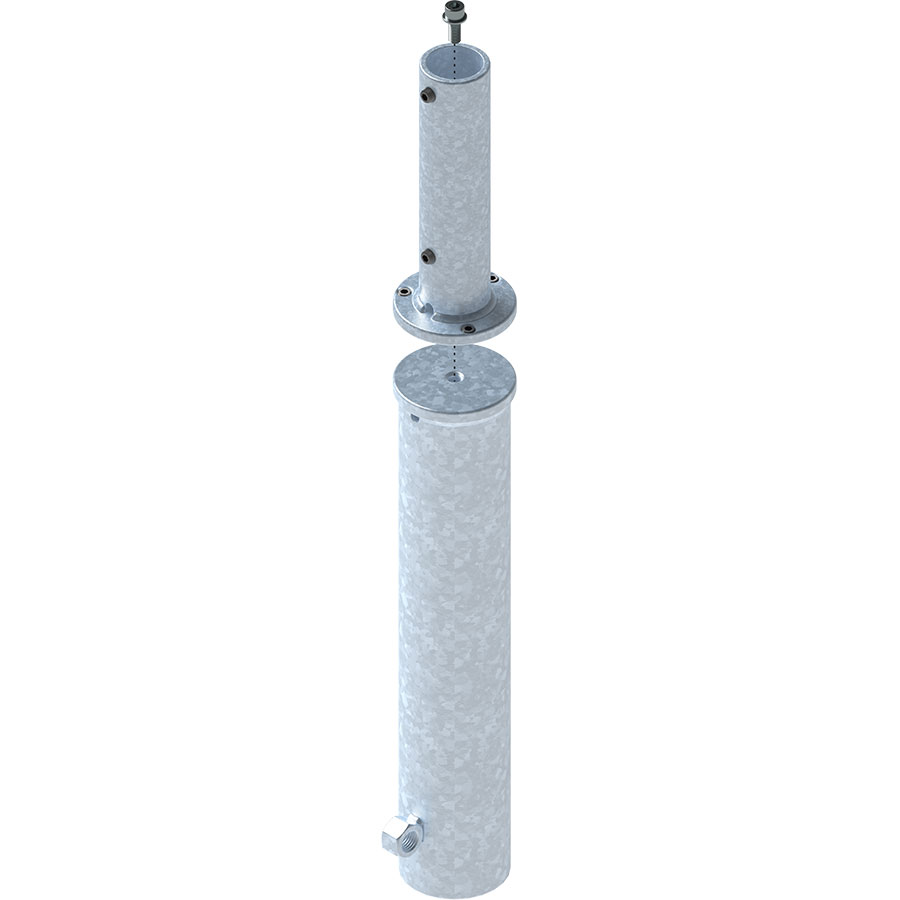

Montage des Standrohres
Beim Flanschsystem Z erfolgt die Befestigung des Standrohres durch eine zentrale Schraube:
Die Montage erfolgt mit einer Schraube M12.
Dies wird von unten durch den Ständer gesteckt und im Standrohr verschraubt.
Die Montage erfolgt mit einer Schraube M10.
Dies wird von oben durch das Standrohr gesteckt und in der Bodenhülse verschraubt.
Der Sonnenschirm wird in das Standrohr gesteckt und fixiert.
Daten & Technik
Die nebenstehende Abbildung zeigt:
Die obenstehende Abbildung zeigt:
- Gewindestifte
- zum Fixieren des Schirmmastens
- Standrohr
- Nivellierschrauben
- zum Nivellieren des Standrohres auf der Befestigung
Artikel
QD Standrohr Z Ø < 40 mm verzinkt
- mit Gewindestiften zur Fixierung
für Schirmmasten mit Ø < 40 mm - nivellierbar
- zur Montage auf QD Flansch Z oder GLATZ Flansch Z
- Material: Stahl feuerverzinkt
QD Standrohr Z Ø < 50 mm verzinkt
- mit Gewindestiften zur Fixierung
für Schirmmasten mit Ø < 50 mm - nivellierbar
- zur Montage auf QD Flansch Z oder GLATZ Flansch Z
- Material: Stahl feuerverzinkt
QD Standrohr Z Ø < 65 mm verzinkt
- mit Gewindestiften zur Fixierung
für Schirmmasten mit Ø < 65 mm - von innen nivellierbar
- zur Montage auf QD Flansch Z oder GLATZ Flansch Z
- Material: Stahl feuerverzinkt
