Standrohre für GLATZ® PALAZZO® M16
Diese Standrohre dienen zur Montage eines Sonnenschirms vom Typ GLATZ® PALAZZO® M16 auf einem Bodenflansch vom Typ
- GLATZ® M16
oder - Quante-Design P160
Die innenliegende Montage ermöglicht ein nahezu übergangsloses Anschließen des Mastens an den Bodenbelag.
Quante-Design bietet zwei unterschiedliche Standrohre zur Aufstellung eines GLATZ® PALAZZO® M16 an:
Aufstellscharnier M16 von GLATZ®
Das Aufstellscharnier wird auf eine GLATZ® Bodenhülse M16 oder eine Befestigung mit Quante-Design Flansch P160 geschraubt.
Durch die Konstruktion mit Klemmklötzen können insbesondere quadratische oder rechteckige Schirmformen stufenlos seitlich ausgerichtet werden. Hierzu muss der Klemmflansch abgenommen werden.
Die 3 Nivellierschrauben ermöglichen bei abgenommenem Klemmflansch das Ausrichten des Schirmmastens.
Das Aufstellscharnier besteht aus verzinktem Stahl.
Montage
Das Aufstellscharnier wird auf den Flansch M16 gestellt und mit den 3 Klemmklötzen zunächst locker fixiert. Der Klemmflansch wird auf den Sonnenschirmmast aufgeschoben. Dabei ist darauf zu achten, dass der Klemmflansch keine Kratzer am Mast verursacht. Der Sonnenschirm wird auf das abgeklappte Standrohr geschoben und zusammen mit dem Standrohr aufgerichtet. Eine Schraube arretiert das Scharnier. Der Mast wird mit zwei Querbolzen gegen Auszug gesichert.
Nunmehr kann der Schirm ausgerichtet und nivelliert werden.
Danach werden die Klemmklötze festgeschraubt.
Zum Schluss wird der Klemmflansch auf den Flansch M8 gesetzt und ebenfalls fest verschraubt.

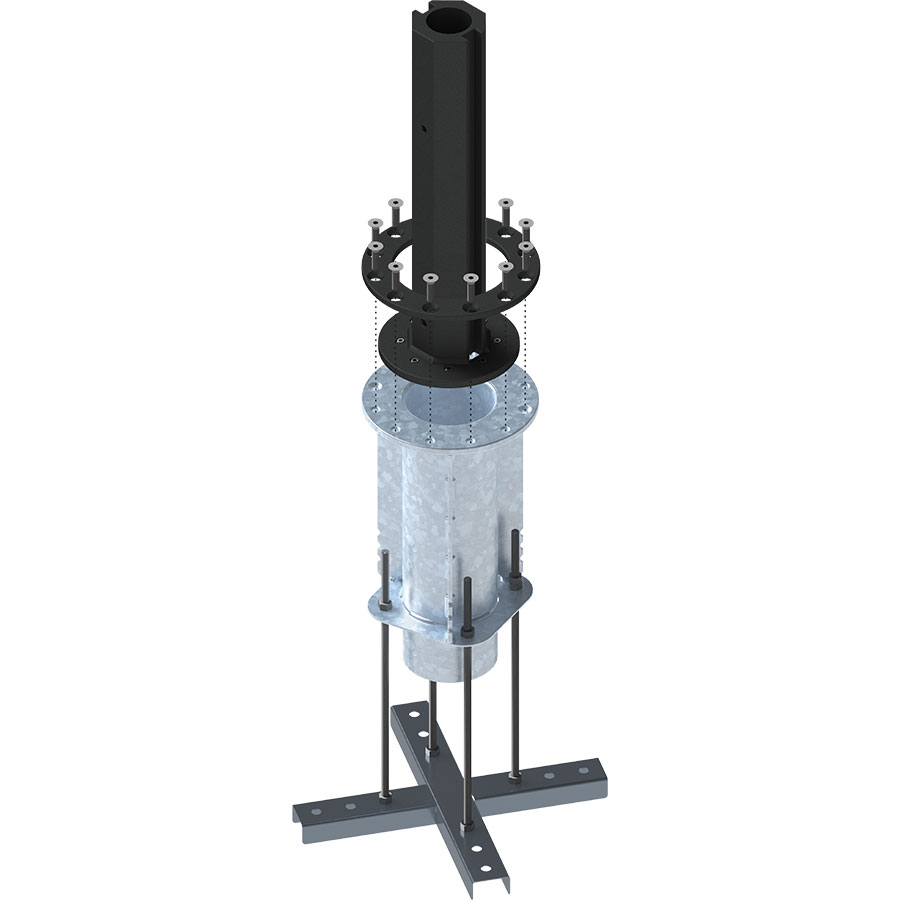

Standrohr P160 von Quante-Design
Dieses Standrohr wird auf einen Flansch vom Typ Quante-Design P160 geschraubt.
Es besitzt eine erhöhte Passgenauigkeit und ist deutlich länger. Durch die längere Einbindung in das Mastprofil erhöht sich die Stabilität des Sonnenschirms.
Eine nochmals längere Variante mit insgesamt 100 cm Länge erhöht die Stabilität noch weiter. Diese Variante findet insbesondere Anwendung bei Schirmen mit besonders großen Mastverlängerungen.
Durch die Klemmflansch-Konstruktion können insbesondere quadratische oder rechteckige Schirmformen stufenlos seitlich ausgerichtet werden.
Das Standrohr besteht aus feuerverzinktem Stahl und ist pulverbeschichtet in der Farbe anthrazit-metallic. Sonderfarben nach RAL sind möglich.
Montage
Das Standrohr wird zusammen mit dem Klemmflansch auf den Flansch gestellt und über die 12 Senkschrauben zunächst locker mit dem Flansch verschraubt. Danach wird der Sonnenschirm über das Standohr gestülpt und über insgesamt 4 Schrauben präzise und spielfrei verschraubt.
Zum seitlichen Ausrichten kann das Standrohr zusammen mit dem Schirm beliebig gedreht werden.
Anschließend werden die 12 Senkschrauben fest angezogen.
Die 8 Nivellierschrauben erlauben das präzise vertikale Ausrichten des Standrohres.
Daten & Technik
Die nebenstehende Abbildung zeigt:
Die obenstehende Abbildung zeigt:
- Aufstellscharnier M16
- zur Montage auf Flansch GLATZ® M16 oder Quante-Design P160
- stufenlose Ausrichtung über Klemmklotz-Verbindung
- Nivellierung über 3 Zylinderschrauben
- Quante-Design Standrohr P160 für PALAZZO® M16
- zur Montage auf Flansch P160
- stufenlose Ausrichtung über Klemmflansch-Verbindung
- Nivellierung über 8 Gewindestifte M10 mit Innensechskant
Artikel
Aufstellscharnier M16 mit C-Profil M16 für PALAZZO® M16
- justier- und nivellierbar
- Material: Stahl feuerverzinkt
Standrohr für GLATZ PALAZZO® M16 mit Klemmflansch, anthrazit, Länge 50 cm
- zur Montage auf Flansch P160
- Länge: 50 cm, innenliegend
- justier- und nivellierbar
- stufenlos auszurichten
- Material: Stahl feuerverzinkt,
pulverbeschichtet in anthrazit-metallic
Standrohr für GLATZ PALAZZO® M16 mit Klemmflansch anthrazit, Länge 100 cm
- zur Montage auf Flansch P160
- Länge: 100 cm, innenliegend
- justier- und nivellierbar
- stufenlos auszurichten
- Material: Stahl feuerverzinkt,
pulverbeschichtet in anthrazit-metallic
