Quante-Design Bodenhülse ECO mit Übergangsrohr
Die Quante-Design Bodenhülse ECO eignet sich für den Einbau in einem Fundament, in privaten Grünanlagen oder fußläufigen Flächen.
Die Bodenhülse konzipiert für die Befestigung kleiner bis mittelgroßer Gartenschirme bis zu einer Größe von Ø 330 cm oder 240 x 240 cm. Sie ist ausschließlich für Mittelstockschirme geeignet, nicht für Ampelschirme.
Die Bodenhülse grundsätzlich zusammen mit dem Übergangsrohr verwendet.
Bodenhülse und das Übergangsrohr bestehen aus Aluminium. Die Abdeckung der Bodenhülse und die Sockelrohrklemme bestehen aus Kunststoff.
Montage des Sonnenschirms
Das Übergangsrohr wird in die Bodenhülse eingesteckt und im Uhrzeigersinn gedreht, bis der Bajonett-Verschluss einrastet. Das Übergangsrohr ist nun gegen Herausziehen gesichert.
Der Sonnenschirm-Mast wird in das Übergangsrohr gesteckt und durch Drehen der Überwurfmutter im Uhrzeigersinn fixiert.
Ein Querbolzen im Übergangsrohr begrenzt den Einschub-Weg des Schirmmastens.
Der Vorteil dieses Systems liegt im schnellen Auf- und Abbau des Sonnenschirms. Systembedingt hat das Übergangsrohr ein Spiel zur Einsteckbodenhülse. Dies kann zu hörbarem Wackeln bei Wind führen.
Die Überwurfmutter besitzt diverse Reduzierstücke zur Anpassung an den Durchmesser des Sonnenschirms.
Bedienungs-/Montageanleitung
| Name | Link |
|---|---|
| Montageanleitung Quante-Design Bodenhülse Eco mit Übergangsrohr | herunterladen |
Daten & Technik
Die nebenstehende Abbildung zeigt:
Die obenstehende Abbildung zeigt:
- Abdeckung mit Klappdeckel
Material: Kunststoff
- Querbolzen
zur Arretierung des Übergangsrohres (bildet einen Bajonettverschluss), sowie als Auszugssicherung im Beton
- Sockelrohrklemme
- mit Reduzierringen für verschiedene Mastdurchmesser
- Material: Kunststoff
- Übergangsrohr
Material: Aluminium
- Querbolzen
als Einschubbegrenzung für den Schirmmast
- Bajonett-Aufnahme
zur Arretierung des Übergangsrohres mit dem Querbolzen in der Bodenhülse
Montagebeispiele

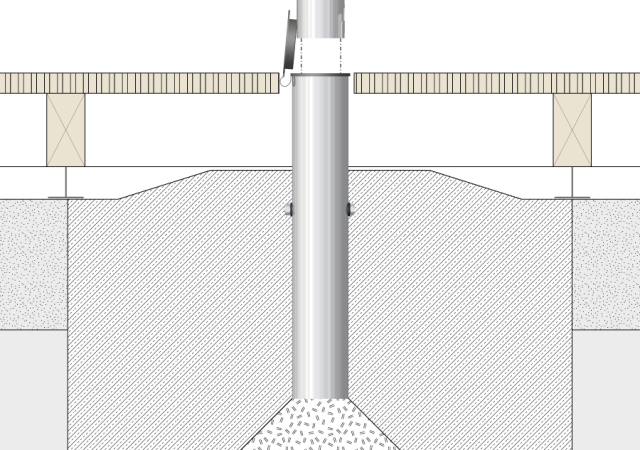

QD Bodenhülse ECO mit Übergangsrohr in Holzdeck

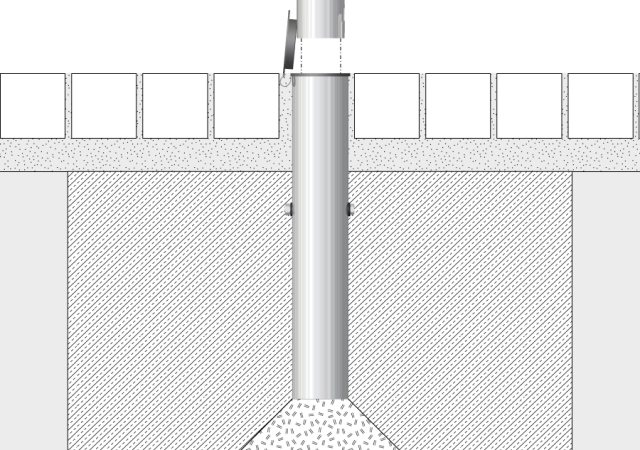

QD Bodenhülse ECO mit Übergangsrohr in Pflasterbelag

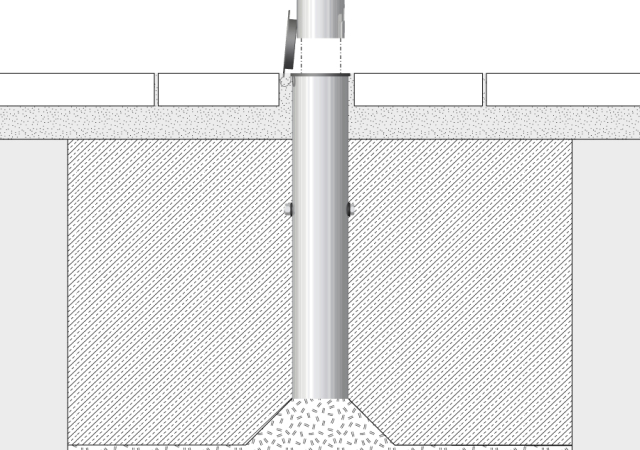

QD Bodenhülse ECO mit Übergangsrohr in Plattenbelag

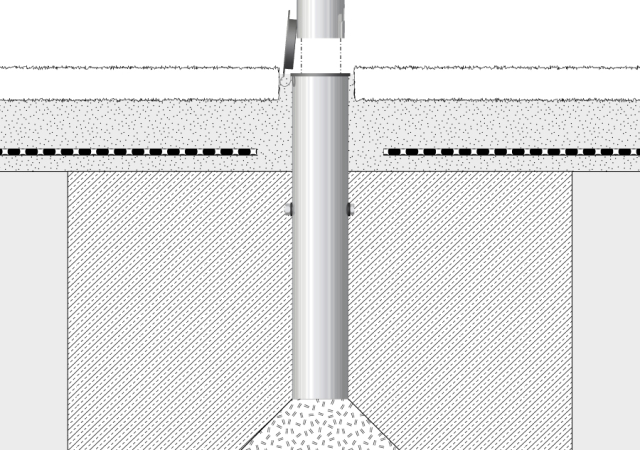

QD Bodenhülse ECO mit Übergangsrohr in Rasenfläche
Artikel
Bodenhülse ECO inkl. Übergangsrohr
- geeignet für Mittelstockschirme
bis zu einer Größe von Ø 330 cm
oder 240 x 240 cm - nicht geeignet für Ampelschirme
- für Schirmstöcke mit Ø 25 - 55 mm,
Befestigung mittels Überwurfmutter mit Reduzierstücken - Länge Bodenhülse: 40 cm
- Länge Übergangsrohr: 53 cm
- Material:
- Bodenhülse und Übergangsrohr: Aluminium
- Bodenhülsen-Abdeckung und Sockelrohrklemme: Kunststoff
| frei verfügbar: | 5 |
